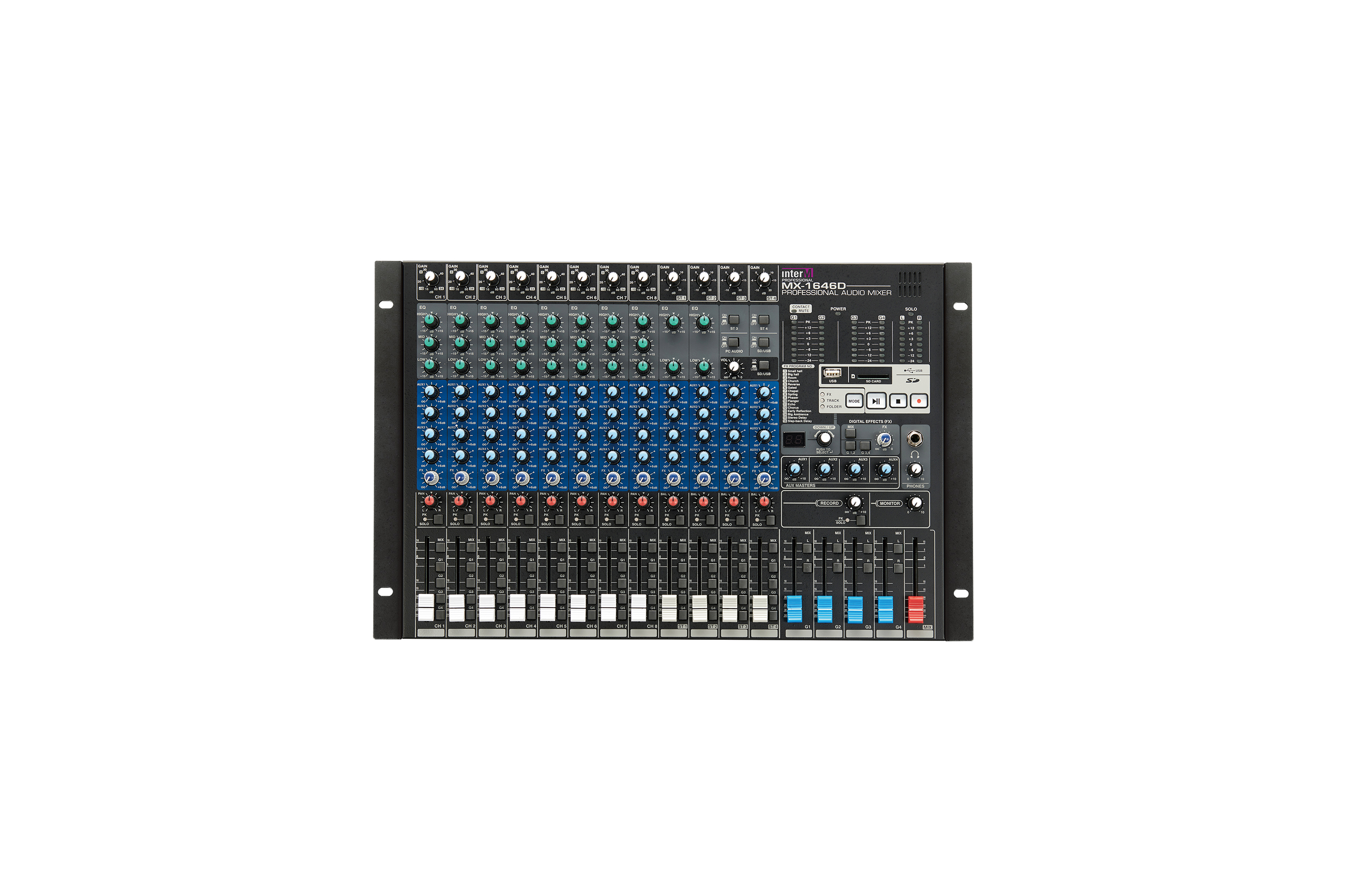

MX-1646D(Professional Audio Mixer)

MIXER

제품특징

•8채널 모노 입력, 4채널 스테레오 입력
MX-1646D는 8채널의 모노 입력과 4채널의 스테레오 입력을 갖추고 있습니다.

•이퀄라이저 기능
각 모노 채널은 3개의 고정EQ, 스테레오 채널은 2개의 고정 EQ를 갖추고 있습니다.

•AUX OUTPUT
4개의 AUX OUTPUT을 가지고 있습니다.

•USB, SD 플레이어 &레코딩 (99곡 표시)
MIX 출력을 USB 또는 SD Card 에 WAV 파일로 녹음할 수 있으며, 녹음 레벨은 믹서에서 조정할 수 있습니다. (16-bit PCM, 44.1kHz, Stereo)

•비상방송시 방송차단기능 내장
화재안전 기준에 부합하는 화재접점 단자를 적용하여, 화재방송시 접점을 입력받아 믹서 출력을 차단하여 화재안전 기준에 부합하는 시스템을 구성할 수 있습니다.
(모든 MIX/AUX/GROUP 에 적용)
* 비상방송설비의 화재안전기준(NFSC202)-4조 8호

•GROUP
입력 신호를 4개의 그룹으로 지정할 수 있습니다.

•표준 랙 마운트 사이즈
19”표준 랙에 장착가능 합니다. (SET 높이 7U)
* 사이드 암 (Side Arm) 별도판매

•16가지 이펙트 내장
16가지의 서로 다른 FX (Effect) 기능을 선택할 수 있습니다.

•PC 오디오 카드
USB-B를 통해서 PC의 오디오를 입력받을 수 있습니다. (기존 아날로그 PC 오디오 사용 시 발생되는 노이즈 발생 제거 효과)

제품개요

8채널 모노 입력 4채널 스테레오 입력을 갖추고 있는 MX-1646D는 스튜디오급 FX 프로세서를 탑재한 Professional Audio Mixer입니다. 컴팩트한 사이즈이지만 Phantom Power를 채널당 지원하여 필요에 따라 해당되는 채널만 적용할 수 있습니다. 리버브, 코러스, 플렌져, 딜레이, 피치 시프터 등 16가지 프리셋을 제공하며, 국내 기술 최초의 USB 믹서로서 다양한 기능을 갖추고 있는 하이퀄리티 믹서입니다.

간편하게 사용할 수 있는 고음질의 EQ를 통해 따뜻하고 풍부한 사운드를 표현합니다. 또한 비상방송설비의 화재안전기준 제4조 제8호에 맞는 비상용 접점 신호 수신 기능을 구현하였으며, 아날로그 PC 오디오 신호의 잡음을 해결하기 위한 USB포트를 적용하였습니다. 아날로그 믹서이지만 디지털 음원의 재생(mp3, wav)과 녹음(wav)을 할 수 있는 다목적 기능의 믹서로 소중규모 교회부터 학교 방송실, 강당 및 소형 이벤트 렌탈에 적합하게 사용할 수 있습니다.

Manual 다운로드 브로슈어 다운로드 성적서 다운로드 시방서 다운로드 인증서 다운로드 도면 다운로드

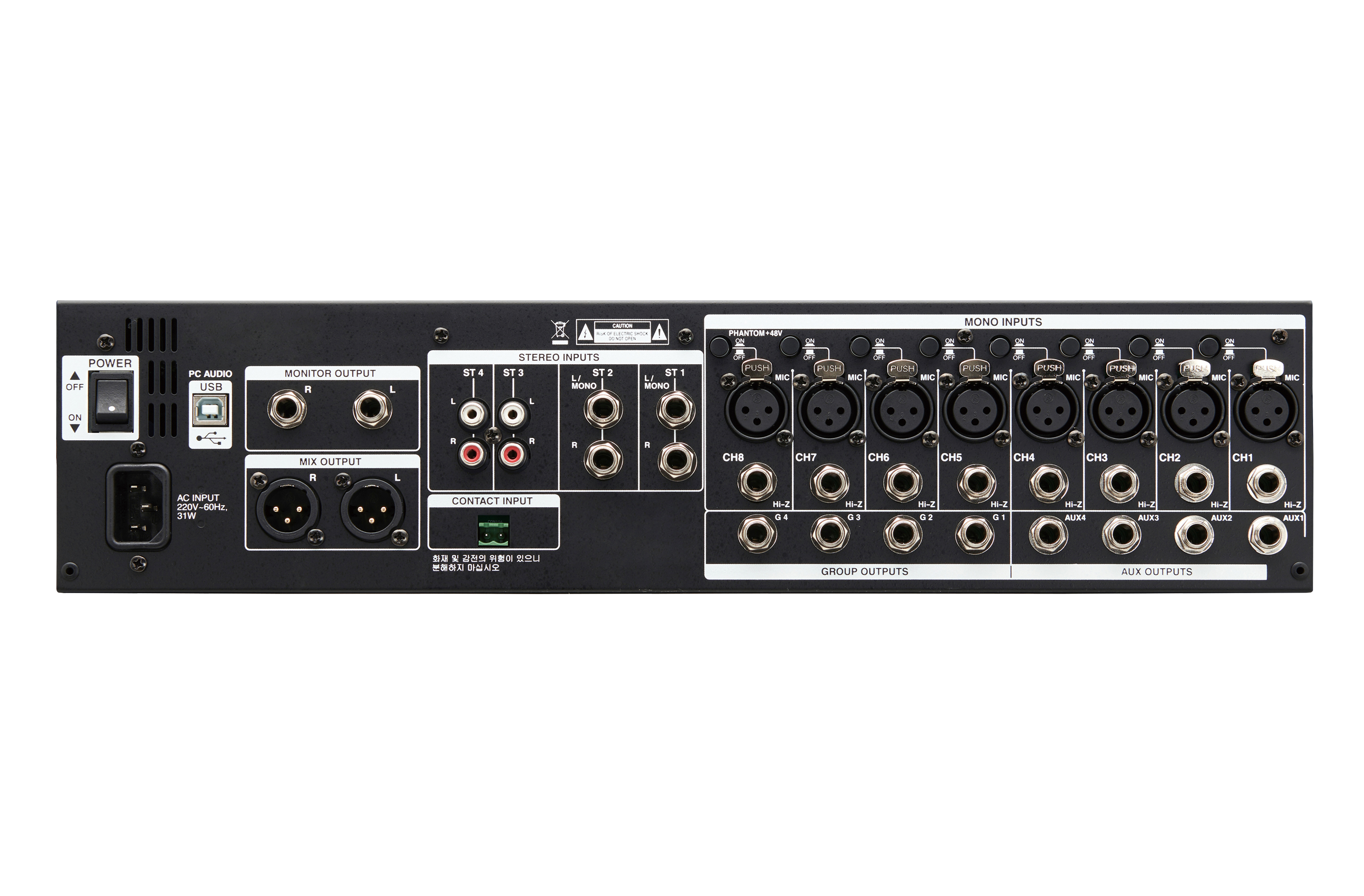

Detail View

•SPECIFICATIONS
INPUT / OUTPUT

MIC INPUT

Connector

XLR type Female, Electrically Balanced

Nominal Level

2kΩ 이상

Input Impedance

-60dBu ~ -16dBu

Phantom Power

+48V ±3V per Channel

Hi-Z INPUT

Connector

TRS Jack, Electrically Balanced

Input Impedance

50kΩ 이상

Nominal Level

-34dBu ~ +10dBu

STEREO INPUT

Connector

TRS Jack, Electrically Balanced

Input Impedance

10kΩ 이상

Nominal Level

-20dBu ~ +10dBu

MIX OUTPUT

Connector

XLR type Male, Electrically Balanced

Input Impedance

100Ω 이상

Max Level

+20dBu (Typ. +23dBu)

GROUP OUTPUT

Connector

TRS Jack, Electrically Quasi Balanced

Input Impedance

100Ω 이상

Max Level

+20dBu (Typ. +23dBu)

AUX OUTPUT

Connector

TRS Jack, Electrically Quasi Balanced

Input Impedance

100Ω 이상

Max Level

+20dBu (Typ. +23dBu)

MONITOR OUTPUT

Connector

TRS Jack, Electrically Quasi Balanced

Input Impedance

100Ω 이상

Max Level

+20dBu (Typ. +23dBu)

PHONES OUTPUT

Connector

TRS Jack, Un-balanced L/R

Minimum Load

35Ω 이상

Maximum Power

100mW/600Ω

특성 (Typical Performances)

Frequency Response
MIC to MIX +60dB Input Gain

±1 dB (20Hz ~ 20kHz)

NOISE (MIC EIN)
MIC to MIX +60dB input Gain 150Ω Terminated, A-WTD

-125dBu (Typ. -128 dBu)

THD
1kHz, MIC to MIX,
+16dB input gain,
+20dBu output, 20kHz LPF

0.01% 이하 (Typ. 0.004%)

Channel EQ (MONO)

High

10kHz, ±15dB Shelving

Mid

1.2kHz, ±15dB Peaking

Low

100Hz, ±15dB Shelving

Channel EQ (STEREO)

High

10kHz, ±15dB Shelving

Low

100Hz, ±15dB Shelving

USB / SD 재생 포맷

MP3, WAV

녹음 포맷

WAV (16bit PCM, 44.1kHz)

접점 입력

Dry Contact

사용 온도

-10℃ ~ +40 ℃

사용 습도

0 ~ 90% ＠35℃

사용 전원

AC 220V, 60Hz

소비전력

30W

중량 (세트)

5.88kg

외형 (세트)

Rack Bracket 장착 시

483(W) x 105(H) x 310(D)mm

Table Type Bracket 장착 시

490(W) x 105(H) x 364(D)mm
